Außenrüttler

Außenrüttler sind spezielle Geräte zur Verdichtung von Beton, die außen an Schalungen, Formen oder Fertigungstischen befestigt werden. Sie übertragen gezielte Schwingungen auf den Beton, wodurch eingeschlossene Luftblasen entweichen und die Masse gleichmäßig verteilt wird. Das Ergebnis sind glatte Oberflächen, eine hohe Maßhaltigkeit und eine deutlich verbesserte Materialfestigkeit. Diese Technik wird vor allem im Fertigteilbau, bei Sichtbeton und in der industriellen Betonfertigung eingesetzt, wo Präzision und Wiederholgenauigkeit entscheidend sind.

Ein Außenrüttler ist ein spezielles Gerät, das zur Verdichtung von Beton eingesetzt wird, indem es Vibrationen auf eine Schalung oder einen Behälter überträgt. Anders als bei handgeführten Innenvibratoren erfolgt die Verdichtung nicht direkt im Material, sondern über die Ankopplung an die Form oder Konstruktion, in der sich der Frischbeton befindet. Durch die Schwingungen werden eingeschlossene Luftblasen aus dem Beton gefördert und die Mischung gleichmäßig verdichtet. Das Ergebnis sind glatte und fehlerfreie Betonoberflächen, die sowohl optisch als auch strukturell höchsten Anforderungen entsprechen.


Außenrüttler kommen überall dort zum Einsatz, wo Betonbauteile eine gleichmäßige Verdichtung benötigen oder wo der Einsatz eines Innenrüttlers aus Platzgründen nicht möglich ist. Typische Anwendungen finden sich in der Fertigteilproduktion, bei komplexen Konstruktionen oder dünnwandigen Bauteilen, in denen empfindliche Materialien nicht durch direkte Rüttelspitzen belastet werden sollen. Auch bei der Herstellung von Betonelementen in Behältern oder Formen, die gleichzeitig Schüttgüter fördern oder in andere Produktionsschritte übergeben, bietet der Außenrüttler entscheidende Vorteile.


Der Außenrüttler sorgt für eine gleichmäßige und tiefenwirksame Verdichtung des Betons, indem er Vibrationen über die Schalung oder den Behälter in das Material überträgt. Durch diese Methode werden eingeschlossene Luftblasen zuverlässig aus dem Beton gefördert, was zu einer deutlichen Verbesserung der Betonoberflächen führt. Das Ergebnis sind glatte, porenfreie Strukturen, die nicht nur optisch überzeugen, sondern auch die Festigkeit und Haltbarkeit der gesamten Konstruktion erhöhen. Die schonende Verdichtungsweise eignet sich besonders für Bauteile mit empfindlichen Materialien oder komplexen Formen, bei denen ein direkter Kontakt – wie beim Innenrüttler – nicht möglich oder nicht gewünscht ist.


Ein Außenrüttler ermöglicht die Bearbeitung großer Flächen und schwer zugänglicher Bereiche in einem Arbeitsschritt. Dank der hohen Umdrehungen und der gezielten Schwingungsübertragung kann die Verdichtungszeit erheblich reduziert werden. Dies senkt den Personalaufwand und beschleunigt den Baufortschritt. Gleichzeitig wird durch die verbesserte Verdichtung die Lebensdauer der Bauwerke verlängert, was langfristig Kosten für Instandhaltung und Nachbearbeitung einspart. Besonders in der Serienfertigung oder bei Projekten mit hohem Durchsatz, etwa in der Schüttgüter- oder Betonfertigteilproduktion, spielt diese Effizienz eine entscheidende Rolle.

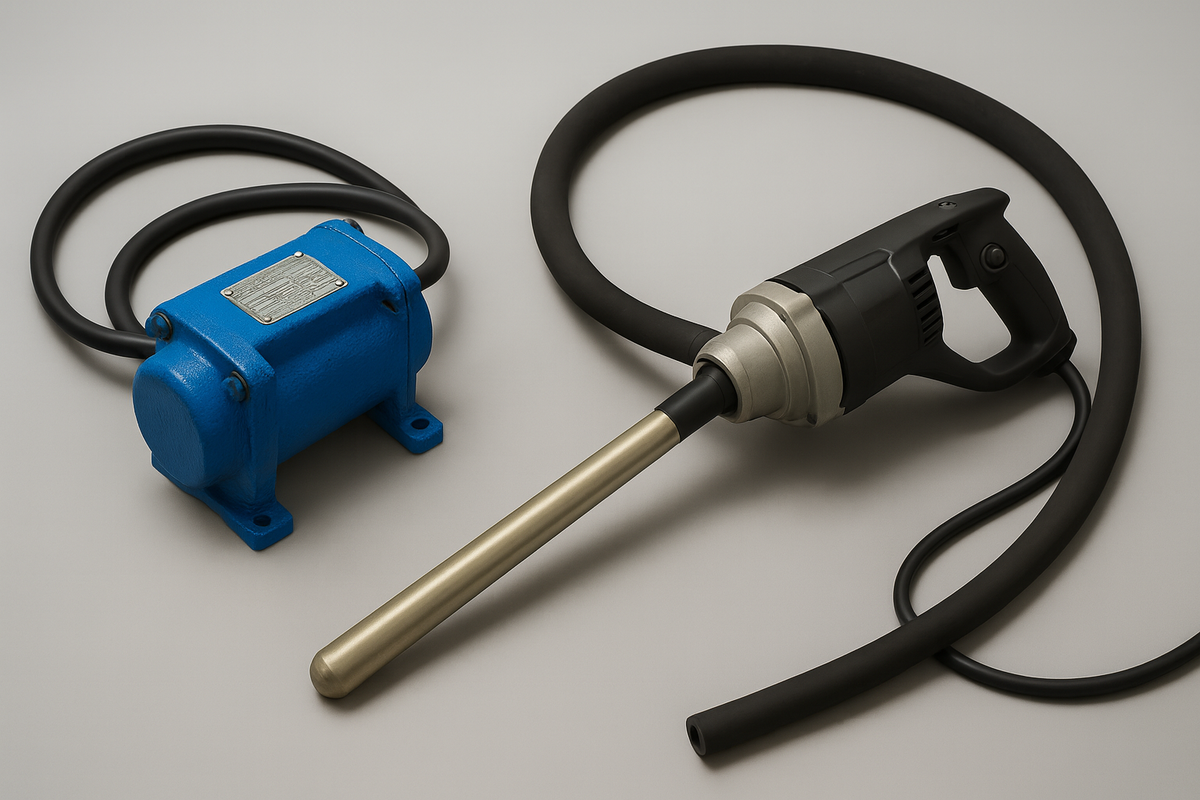

Innen- und Außenrüttler verfolgen beide das Ziel, Beton gleichmäßig zu verdichten und qualitativ hochwertige Betonoberflächen zu erzeugen – unterscheiden sich jedoch deutlich in ihrer Arbeitsweise.

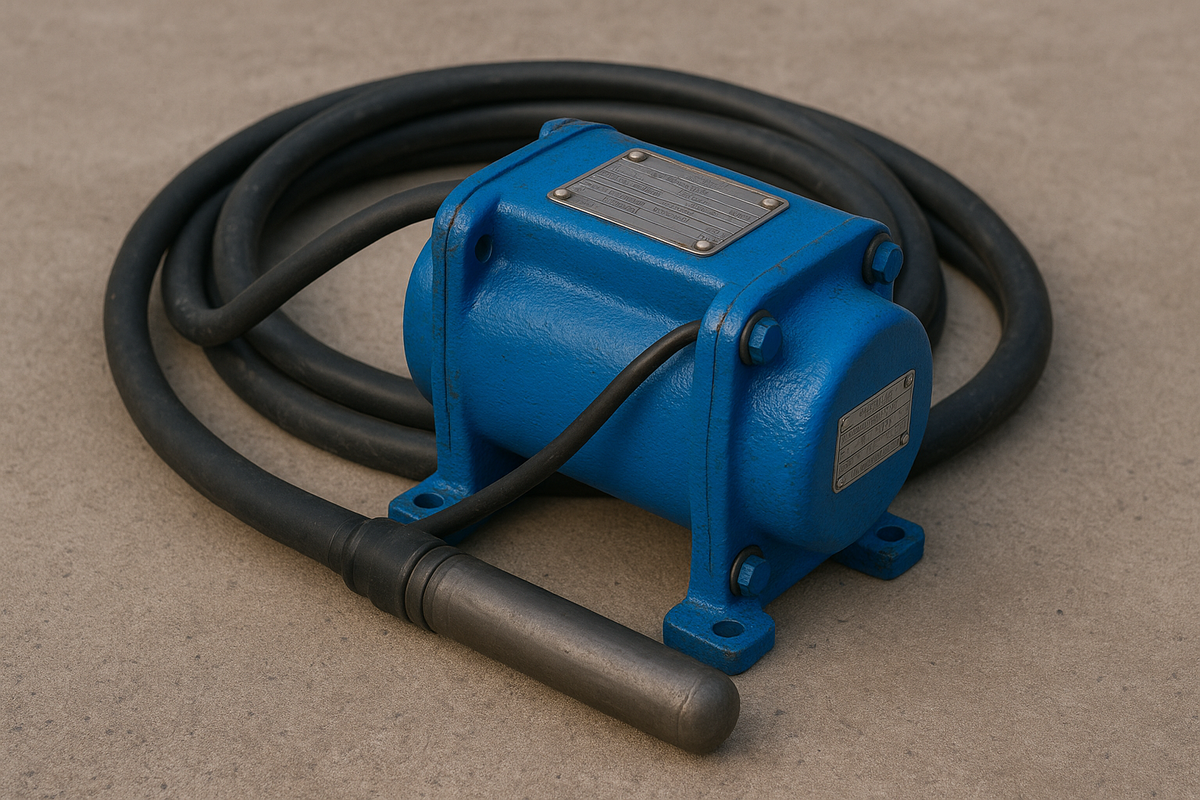

Ein Innenrüttler wird direkt in den frischen Beton eingeführt. Er überträgt die Vibrationen unmittelbar ins Material und löst so Luftblasen schnell und effizient. Diese Methode eignet sich besonders für massive Bauteile, große Betonflächen oder Arbeiten, bei denen die Schalung robust genug ist, um ohne äußere Vibration auszukommen.

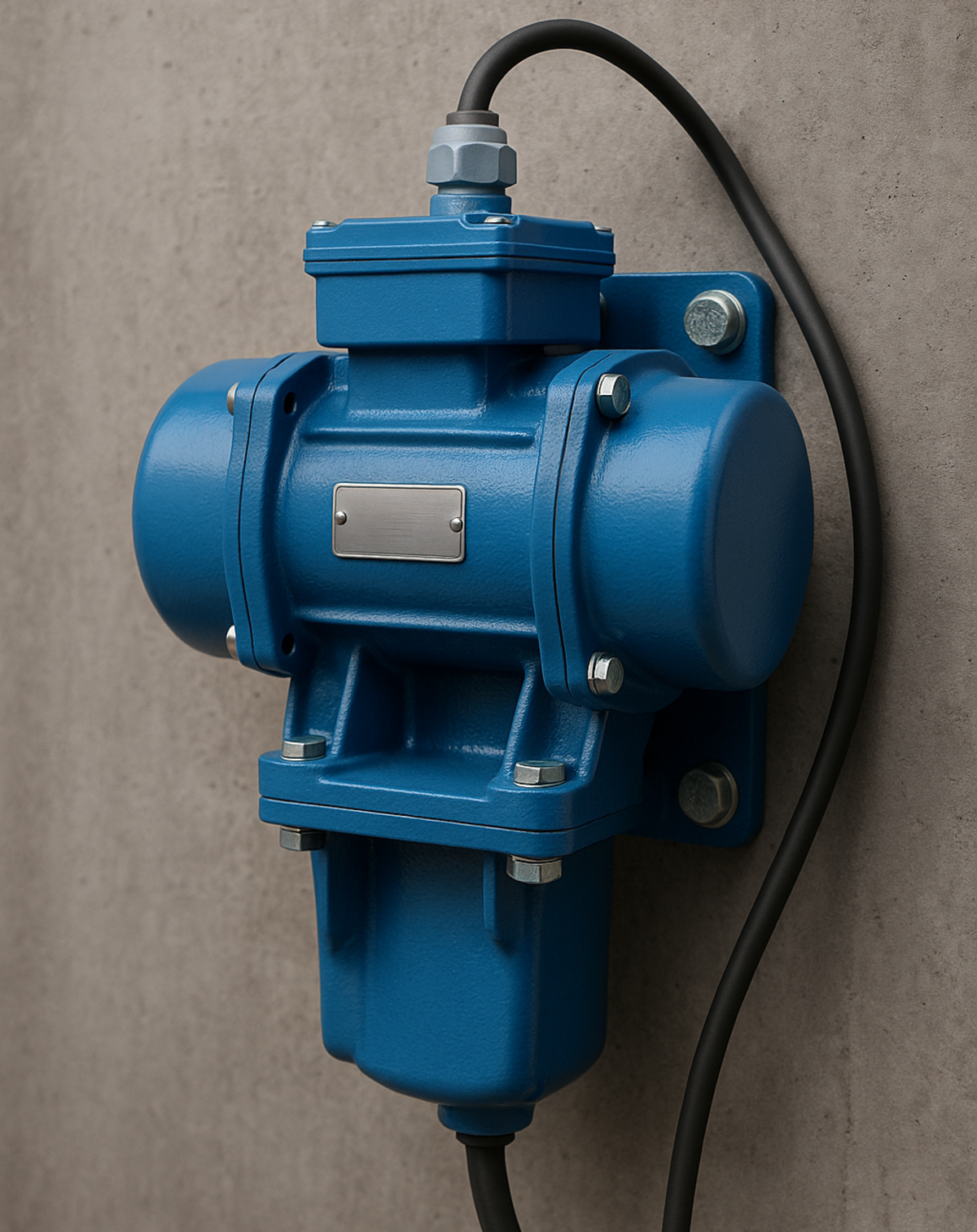

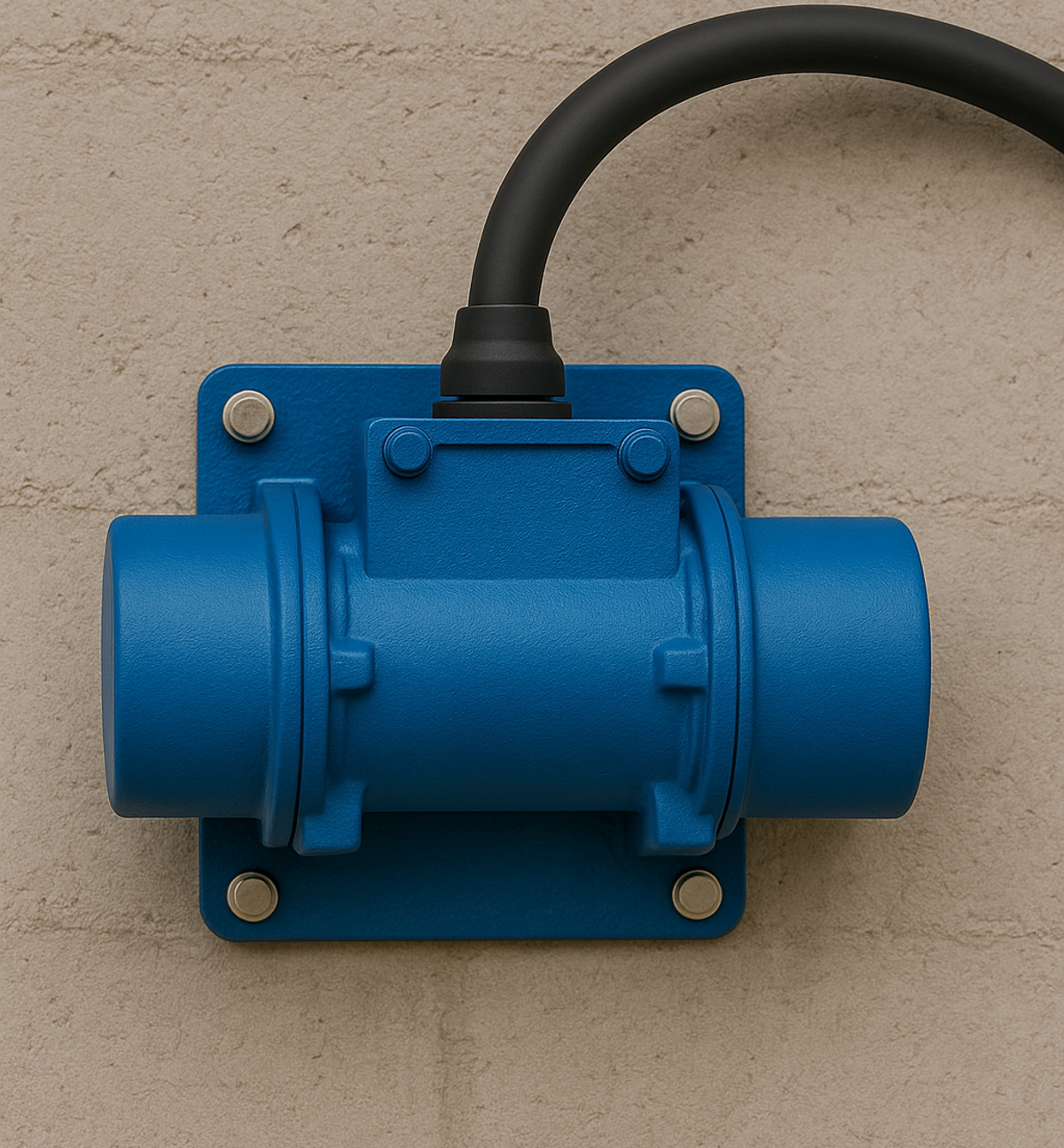

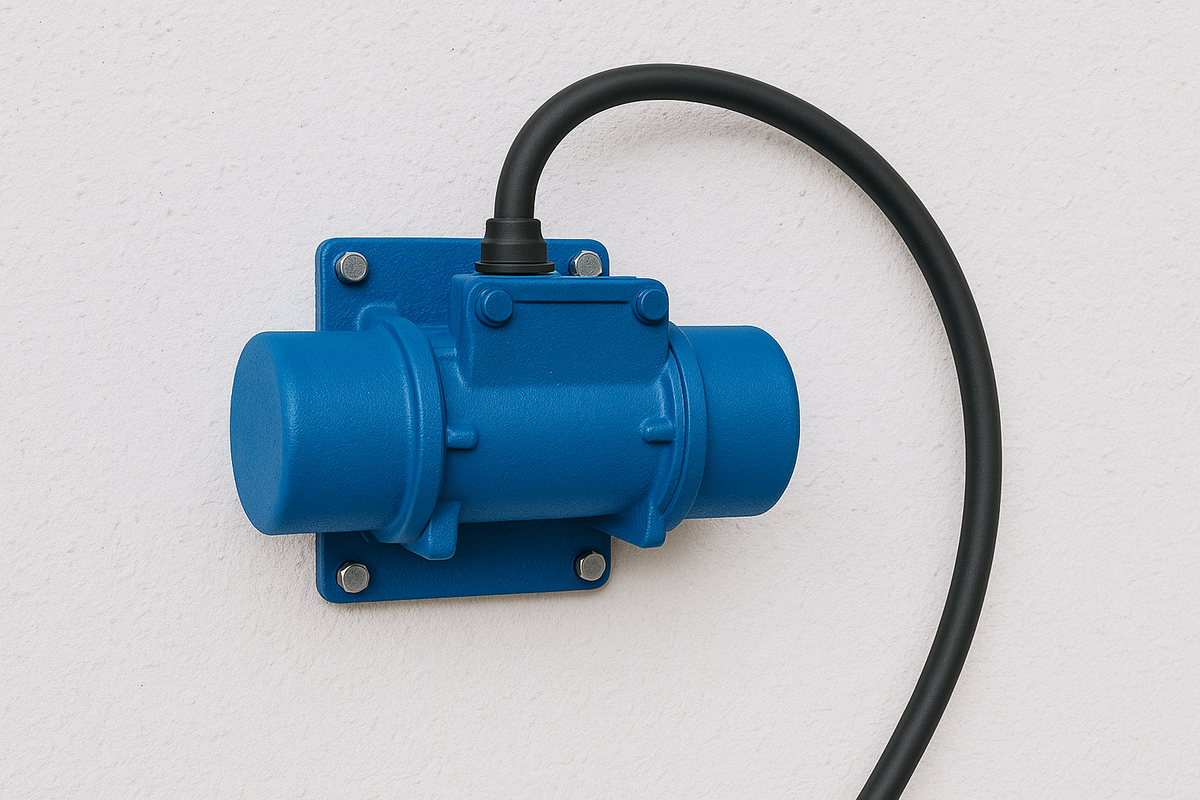

Der Außenrüttler hingegen wird außen an der Schalung oder am Behälter befestigt und bringt die gesamte Form in Schwingung. Dadurch können selbst empfindliche Materialien und filigrane Konstruktionen ohne direkten Kontakt verdichtet werden. Er ist die bevorzugte Wahl für dünnwandige Bauteile, komplexe Geometrien oder Anwendungen, bei denen der Einsatz eines Innenrüttlers nicht möglich ist.



Bei der Auswahl eines geeigneten Außenrüttlers für Betonarbeiten spielen mehrere Faktoren eine entscheidende Rolle. Zunächst sollte die Leistung des Geräts in Bezug auf Frequenz und Zentrifugalkraft zu den Anforderungen des Projekts passen. Eine zu geringe Vibrationsstärke kann zu unzureichender Verdichtung führen, während eine zu hohe Belastung das Material oder die Schalung beschädigen kann. Auch die Größe und Bauform des Rüttlers sind wichtig, um eine optimale Montage an der Schalung oder Form sicherzustellen.

Zunächst sollte die Leistung des Geräts in Bezug auf Frequenz und Zentrifugalkraft genau auf die Anforderungen des Projekts abgestimmt werden. Eine zu geringe Vibrationsstärke kann zu unzureichender Verdichtung, Lufteinschlüssen und einer verminderten Festigkeit des Betons führen. Eine zu hohe Belastung hingegen kann nicht nur das Material oder die Schalung beschädigen, sondern auch zu einer Überverdichtung führen, die den Beton entmischt und seine Struktur schwächt.

Die Wahl des richtigen Geräts hängt maßgeblich von den technischen Anforderungen des Bauprojekts ab. Leistung, Frequenz und Vibrationsstärke bestimmen, wie effektiv die Vibrationen auf die Schalung oder den Behälter übertragen werden. Eine höhere Frequenz eignet sich oft für dünnflüssigen Beton, während eine niedrigere Frequenz mit größerer Amplitude bei zähflüssigem oder grobkörnigem Beton bessere Ergebnisse liefert. Auch das Gewicht des Außenrüttlers spielt eine Rolle, da es die Handhabung und die Befestigung an der Konstruktion beeinflusst.

Nicht jede Schalung oder Betonsorte reagiert gleich auf Vibrationen. Bei empfindlichen Materialien oder leichten Formen ist eine präzise Steuerung der Frequenz und Amplitude erforderlich, um Beschädigungen zu vermeiden. Auch die Art des Betons – ob hochfester Beton, Sichtbeton oder Spezialmischungen für Betonoberflächen – beeinflusst die Auswahl. Außenrüttler, die sich flexibel einstellen lassen, bieten hier den Vorteil, dass sie für unterschiedliche Projekte eingesetzt werden können. In Produktionsanlagen, die sowohl Betonbauteile als auch Schüttgüter fördern, ermöglicht diese Anpassungsfähigkeit eine optimale Integration in bestehende Prozesse.

Im Hoch- und Tiefbau werden Außenrüttler vor allem dann eingesetzt, wenn große oder schwer zugängliche Betonstrukturen verdichtet werden müssen. Beispiele sind Brückenpfeiler, Stützwände, Fundamentplatten oder massive Konstruktionen, bei denen ein direkter Einsatz eines Innenrüttlers nicht möglich oder nicht wirtschaftlich ist.

Die Befestigung an der Schalung ermöglicht eine großflächige Verdichtung, ohne die Materialien direkt zu belasten. So entstehen langlebige und optisch ansprechende Betonoberflächen, die den hohen Anforderungen in tragenden und sicherheitsrelevanten Bereichen entsprechen.

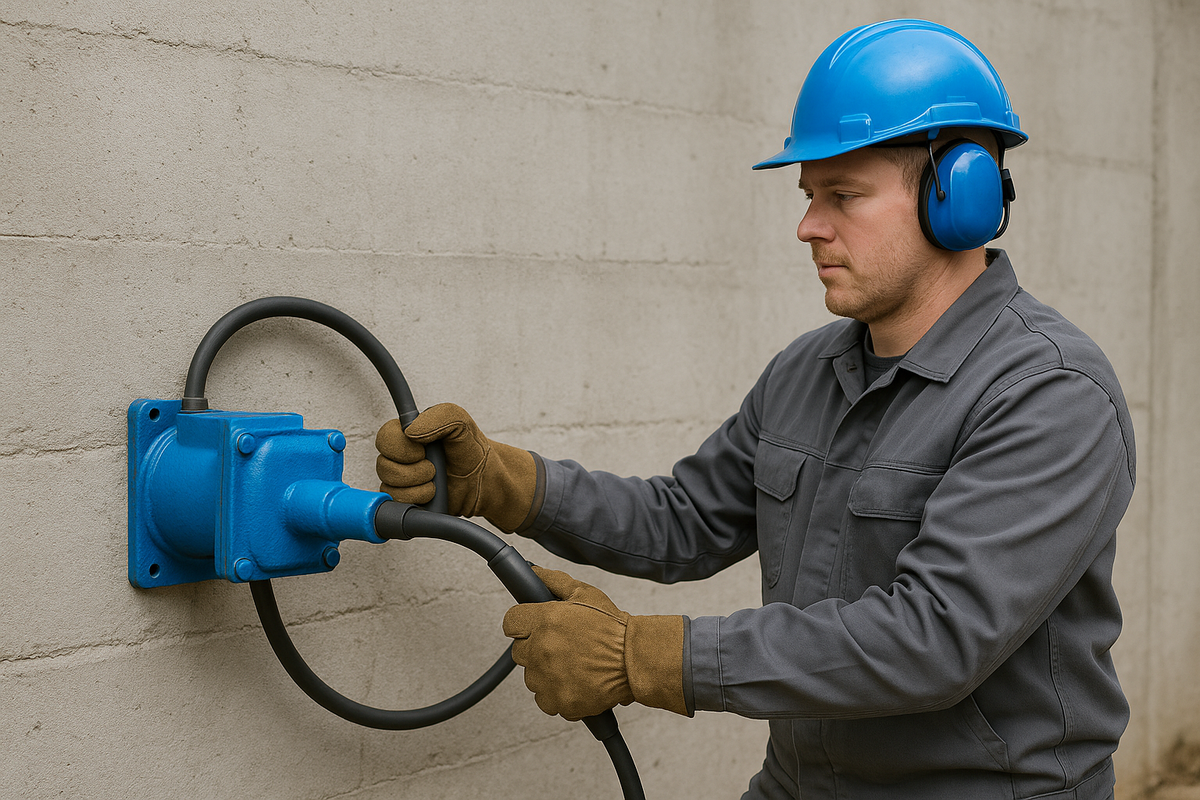

Die korrekte Befestigung eines Außenrüttlers an der Schalung oder am Behälter ist entscheidend für eine gleichmäßige Verdichtung und hochwertige Betonoberflächen. Dabei wird das Gerät meist mit speziellen Halterungen, Spannschrauben oder Schnellspannsystemen an der Außenseite der Form oder Konstruktion montiert.

Die Befestigung muss stabil sein, um die vom Rüttler erzeugten Umdrehungen und Schwingungen effektiv zu übertragen, ohne die Materialien oder die Form zu beschädigen. Eine flexible Positionierung des Außenrüttlers ermöglicht es zudem, die Vibration gezielt dort einzusetzen, wo eine optimale Verdichtung erforderlich ist – etwa an kritischen Bereichen, Kanten oder Ecken.


Die richtige Abstimmung von Dauer und Intensität der Vibration ist ein wesentlicher Faktor für die Qualität der Betonoberflächen. Zu kurze Rüttelzeiten können dazu führen, dass Luftblasen nicht vollständig aus dem Beton gefördert werden, während zu langes Rütteln zu einer Entmischung des Materials führen kann.

Frequenz, Amplitude und Umdrehungen sollten deshalb an die jeweilige Betonsorte, das Gewicht der Schalung und die eingesetzten Materialien angepasst werden. In Produktionsanlagen, die gleichzeitig Schüttgüter oder andere Baustoffe fördern, ist eine präzise Steuerung der Rüttelparameter besonders wichtig, um eine gleichmäßige und effiziente Verdichtung zu gewährleisten.
